INSTALLATIE
RICHTLIJNEN VOOR EEN JUISTE INSTALLATIE VAN HET PREVOST PPS SYSTEEM
Er wordt aangeraden om een ringleiding aan te leggen. Uit veiligheidsoverweging is een minimale installatiehoogte van 2,5 meter van de grond voorgeschreven.
De diameter van de ringleiding moet groot genoeg zijn om drukval te voorkomen en eventuele uitbreidingen mogelijk te maken.
De hoofdleiding:
1. moet worden opgehangen onder een helling van 1% zodat condensaat in de leiding naar het laagste aftappunt kan stromen.
2. moet juist gemonteerd worden met glijdende beugels en expansie slangen waardoor het ruimte heeft om uit te zetten en te krimpen (ref. PPS CI).
Verwijder restcondensaat uit de hoofdleiding met zakleidingen die eindigen in een automatisch afvoersysteem.
De ideale compressorruimte is:
- Ruim opgezet
- Goed geventileerd en geïsoleerd
- Gescheiden van de rest van de werkplaats
Sluit de compressor aan met een slang aan het PPS-systeem om trillingen te elimineren (ref. LEF en LEM).
Installeer bypasses:
- Tussen elke machine
- Tussen tanks
- Tussen filters
MONTAGE VAN HET SYSTEEM
De manier van monteren is afhankelijk van de inrichting van de werkplaats. Kies de manier die ervoor zorgt dat het leidingsysteem veilig en functioneel opgehangen kan worden. De maximale afstand tussen twee klemmen is drie meter.
- Met een uithouder
- Direct op de muur
- Met een balkklem
- Met een kabel
- Bevestigd aan IPN/ HEA balk met muurplaat

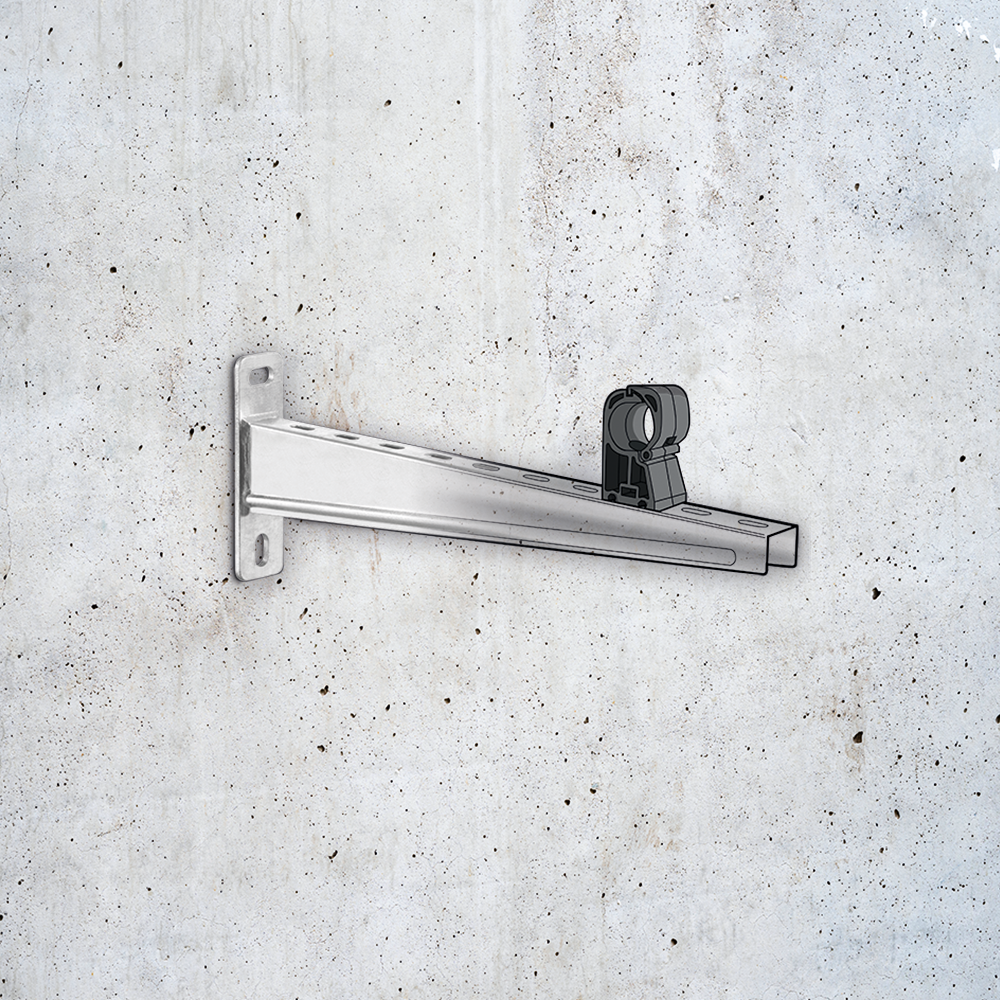

Met een uithouder

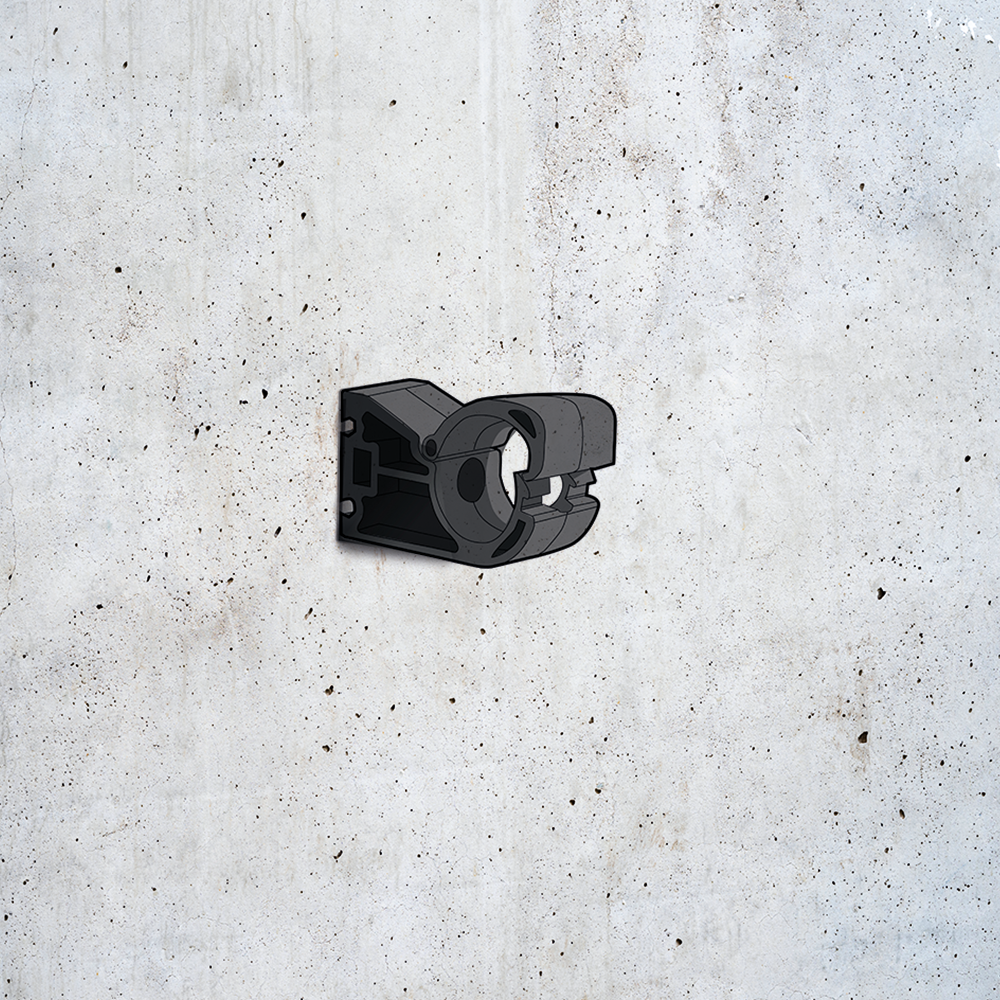

Direct op de muur

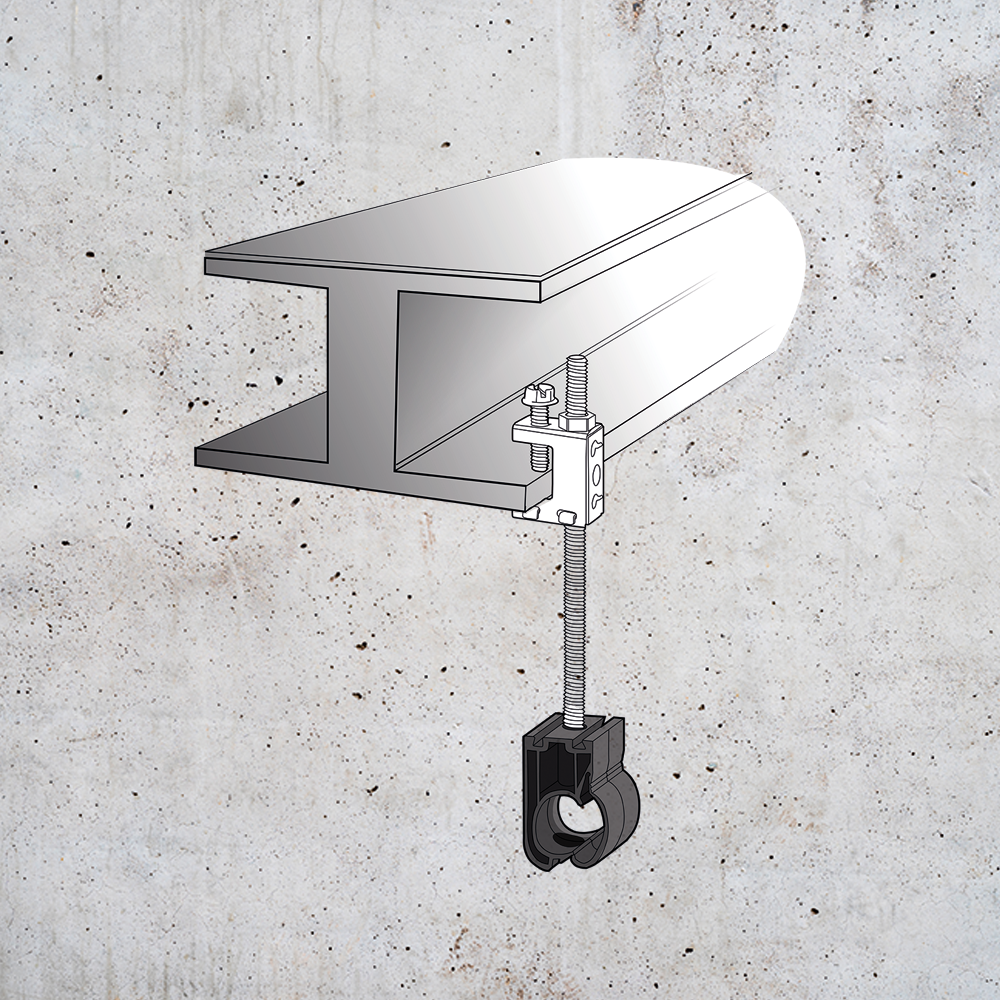

Met een balkklem

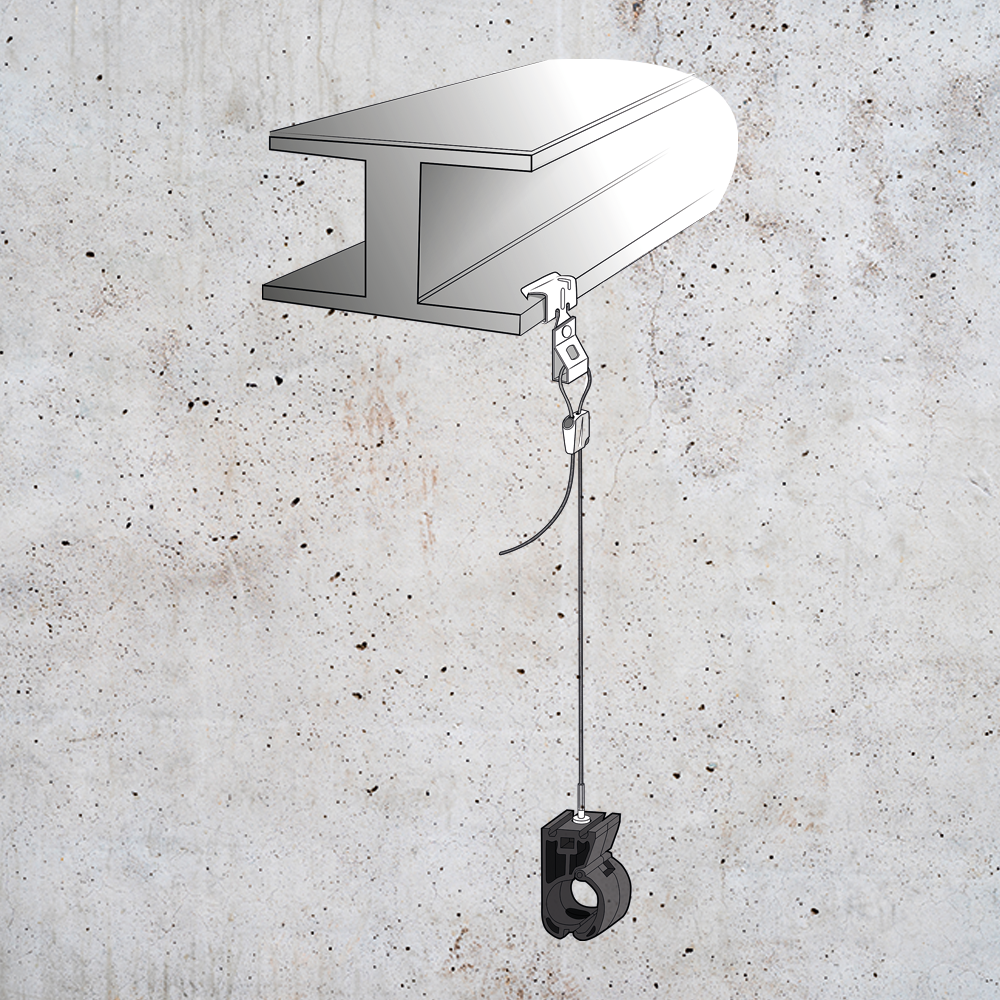

Met een kabel

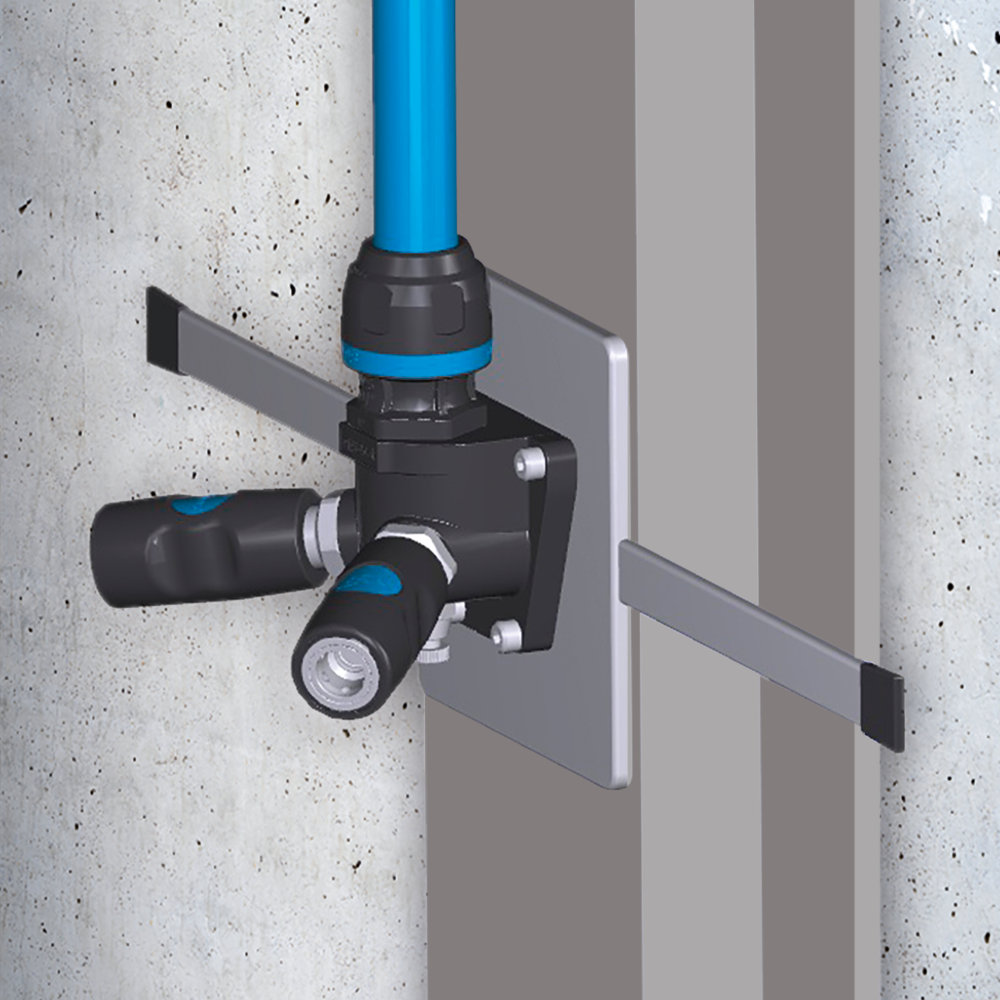

Bevestigd aan IPN/ HEA balk met muurplaat
